| Aislantes | Clase B - 130ºC |
| Bobinado | Clase HC - 200ºC |
| Envolvente | Completamente encapsulado en resina |
| Frecuencias | 50-60 Hz |
| Grado de Proteccion | IP-54 |
| Normas | IEC/EN/UNE-EN 61558 CE |
| Refrigeración | AN |
| Selección de tensiones | Mediante puentes metálicos, incluídos |
| Tensión de Prueba | 4,6 kV (1 min, 50 Hz) entre primario y secundario 3,2 kV (1 min, 50 Hz) entre primario y masa 2,5 kV (1 min, 50 Hz) entre secundario y masa |
 | |
Referencias transformadores IP

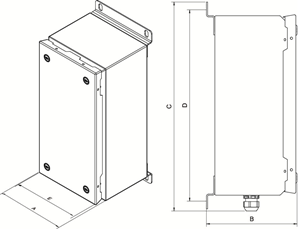

Medidas y peso
| Ref. | Dimensiones mm | Peso kg | Fig | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | Ø | |||
| IPB100 | 126 | 145 | 170 | 125 | 102 | 7 | 5.6 | |
| IPB200 | 150 | 165 | 190 | 145 | 125 | 7 | 7.3 | |
| IPB315 | 150 | 165 | 210 | 145 | 125 | 7 | 9.2 | |
| IPB500 | 195 | 198 | 220 | 178 | 173 | 7 | 11.9 | |
| IPB630 | 195 | 198 | 260 | 178 | 173 | 7 | 19.1 | |
| IPB1000 | 240 | 235 | 260 | 212 | 218 | 7 | 30.3 | |
| IPB1600 | 260 | 272 | 310 | 250 | 238 | 7 | 47.3 | |
| IPB2000 | 260 | 272 | 330 | 250 | 238 | 7 | 53 | |
| IPD100 | 126 | 145 | 170 | 125 | 102 | 7 | 5.6 | |
| IPD200 | 150 | 165 | 190 | 145 | 125 | 7 | 7.3 | |
| IPD315 | 150 | 165 | 210 | 145 | 125 | 7 | 9.2 | |
| IPD500 | 195 | 198 | 220 | 178 | 173 | 7 | 11.9 | |
| IPD630 | 195 | 198 | 260 | 178 | 173 | 7 | 19.1 | |
| IPD1000 | 240 | 235 | 260 | 212 | 218 | 7 | 30.3 | |
| IPD1600 | 260 | 272 | 310 | 250 | 238 | 7 | 41.9 | |
| IPD2000 | 260 | 272 | 330 | 250 | 238 | 7 | 49.2 | |
