Transformador de aislamiento monofásico IP54/IP65 Polylux TKZ
 |
|
 |
|
| Aislantes | Clase H - 180ºC a partir 25 kVA Clase F - 155ºC hasta 20 KVA |
| Bobinado | Clase HC - 200ºC |
| Envolvente | En caja metálica, pintado resina poliéster |
| Frecuencias | 50-60 Hz |
| Grado de Proteccion | IP-54 (IP-65 bajo demanda) |
| Incluye | Pernos de elevación a partir de 6,3 kVA |
| Normas | IEC/EN/UNE-EN 61558, CE hasta 31,5 kVA IEC/EN/UNE-EN 60076, CE a partir de 40 kVA |
| Refrigeración | ANAN |
| Temperatura ambiente | 45ºC |
| Tensión de Prueba | 3 kV (1 min, 50 Hz) |
| Recomendación protección entrada | Guía de selección magnetotérmico curva D para transformador monofásico |
 |
|
Referencias transformadores TKZ

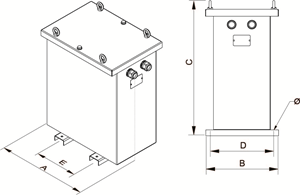

Medidas y pesos
| Referencia | Potencia | Dimensiones mm | Peso kg | Fig | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | Ø | |||||
| TKZ3.15 | 3,15 kVA | 510 | 362 | 689 | 320 | 250 | 11 | 55 | ||
| TKZ4 | 4 kVA | 510 | 362 | 689 | 320 | 250 | 11 | 63 | ||
| TKZ5 | 5 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 92 | ||
| TKZ6.3 | 6,3 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 103 | ||
| TKZ8 | 8 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 110 | ||
| TKZ10 | 10 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 115 | ||
| TKZ12.5 | 12,5 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 124 | ||
| TKZ16 | 16 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 144 | ||
| TKZ20 | 20 kVA | 694 | 413 | 764 | 370 | 350 | 11 | 164 | ||
| TKZ25 | 25 kVA | 890 | 560 | 1148 | 520 | 426 | 13 | 209 | ||
| TKZ31.5 | 31,5 kVA | 890 | 560 | 1148 | 520 | 426 | 13 | 236 | ||
| TKZ40 | 40 kVA | 890 | 560 | 1148 | 520 | 426 | 13 | 260 | ||
| TKZ50 | 50 kVA | 890 | 560 | 1148 | 520 | 426 | 13 | 370 | ||
