Autotransformador trifásico IP23 Polylux AUTW

Autotransformador trifásico Polylux
Autotransformador trifásico reversible Polylux AUTW Autotransformador trifásico reversible Polylux AUTW
Aislantes Clase F - 155ºC hasta 125 kVA
Clase H - 180ºC a partir de 160 kVA
Bobinado Clase HC - 200ºC
Frecuencias 50-60 Hz
Envolvente Caja metálica pintada con resina poliéster RAL 7035 (cat. C4 ISO 12994-2)
Grado de Protección IP-23/IK-08
Grupo de conexión YN0
Incluye Pernos de elevación a partir de 50 kVA
Pasacables
Normas IEC/EN/UNE-EN 61558/60726/60076 CE
Refrigeración ANAN (aire natural, tipo seco)
Temperatura ambiente 40ºC
Clase de seguridad Clase I
Tensión de Prueba 3 kV (1 min, 50 Hz) entre bobinados y masa
Nota El autotransformador trifásico AUTW es reversible y sirve tanto para
  transformación de 400V(+N) a 230V(+N) como para 230V(+N) a 400V(+N)
  Genera un neutro artificial en redes trifásicas sin neutro
  El autotransformador trifásico AUTW está tropicalizado con barniz anti-flash

Descargar catálogo con Catálogo Polylux autotransformador trifásico 230/400V AUTW - AUTX - AUTZ
información adicional

En caso de alimentar un motor Guia de selección autotransformador para alimentar un motor, bomba o aire acondicionado

Recomendación protección entrada Guía de selección magnetotérmico curva D para autotransformador trifásico
del autotransformador trifásico
Magnetotérmicos curva D



El autotransformador trifásico reversible AUTW de POLYLUX es la solución más económica y eficiente para un cambio de tensión de 230V trifásico a 400V trifásico o bien de 400V trifásico a 230V trifásico. Es más económico y compacto y ofrece un rendimiento superior al de un transformador de aislamiento. El autotransformador trifásico genera además un neutro artificial en redes trifásicas sin neutro. La caja metálica IP-23 pintada en resina poliéster ofrece una protección muy duradera del equipo. Los bornes de conexión son de alta calidad asegurando una conexión segura evitando calentamiento del bornero. El autotransformador trifásico AUTW de POLYLUX es muy fiable y robusto ofreciendo una vida útil muy larga sin necesidad de ningún tipo de mantenimiento.

La aplicación más habitual del autotransformador trifásico AUTW es generar una tensión trifásica de 400V+N a partir de una red trifásica de 230V sin neutro (todavía muy habitual en los cascos antiguos de zonas urbanas), por ejemplo para la instalación de equipos de aire acondicionado u otras cargas trifásicas (máquinas, bombas, motores) que necesitan ser alimentadas a 400V trifásico. También para conectar cargadores solares trifásicos 400V+N a redes trifásicas 230V.

En el caso de uso del autotransformador trifásico para alimentar un motor eléctrico, bomba o aire acondicionado, puede encontrar una tabla de selección de la potencia recomendada en el siguiente link.



Referencias autotransformador trifásico AUTW

Negrita: Producto en stock

Referencia Descripción   Entr. / sal. Sal. / entr.   Precio
AUTW1 AUTW - autotransformador trifásico reversible 1kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 1kVA   144,00 €
AUTW2 AUTW - autotransformador trifásico reversible 2kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 2kVA   194,00 €
AUTW3.15 AUTW - autotransformador trifásico reversible 3,15kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 3,15kVA   216,00 €
AUTW5 AUTW - autotransformador trifásico reversible 5kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 5kVA   245,00 €
AUTW8 AUTW - autotransformador trifásico reversible 8kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 8kVA   309,00 €
AUTW10 AUTW - autotransformador trifásico reversible 10kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 10kVA   357,00 €
AUTW12.5 AUTW - autotransformador trifásico reversible 12,5kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 12,5kVA   393,00 €
AUTW16 AUTW - autotransformador trifásico reversible 16kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 16kVA   455,00 €
AUTW20 AUTW - autotransformador trifásico reversible 20kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 20kVA   540,00 €
AUTW25 AUTW - autotransformador trifásico reversible 25kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 25kVA   619,00 €
AUTW31.5 AUTW - autotransformador trifásico reversible 31,5kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 31,5kVA   708,00 €
AUTW40 AUTW - autotransformador trifásico reversible 40kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 40kVA   938,00 €
AUTW50 AUTW - autotransformador trifásico reversible 50kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 50kVA 1026,00 €
AUTW63 AUTW - autotransformador trifásico reversible 63kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 63kVA 1335,00 €
AUTW80 AUTW - autotransformador trifásico reversible 80kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 80kVA 1499,00 €
AUTW100 AUTW - autotransformador trifásico reversible 100kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 100kVA 2021,00 €
AUTW125 AUTW - autotransformador trifásico reversible 125kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 125kVA 2161,00 €
AUTW160 AUTW - autotransformador trifásico reversible 160kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 160kVA 2566,00 €
AUTW200 AUTW - autotransformador trifásico reversible 200kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 200kVA 2931,00 €
AUTW250 AUTW - autotransformador trifásico reversible 250kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 250kVA 3424,00 €
AUTW315 AUTW - autotransformador trifásico reversible 315kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 315kVA 4158,00 €
AUTW400 AUTW - autotransformador trifásico reversible 400kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 400kVA 5275,00 €
AUTW500 AUTW - autotransformador trifásico reversible 500kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 500kVA 6528,00 €
AUTW630 AUTW - autotransformador trifásico reversible 630kVA   400V (+N) 230V (+N) Comprar autotransformador trifásico 630kVA 7646,00 €

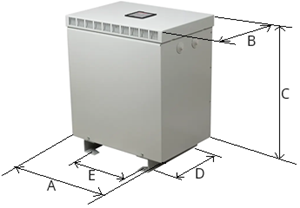

Medidas y pesos Autotransformador trifásico AUTW

Referencia

Potencia Dimensiones mm Peso kg Fig
A B C D E   Ø
AUTW1 1 kVA 194 175 220 165 100   6 5.2 1
AUTW2 2 kVA 240 190 250 180 150   6 10.3 1
AUTW3.15 3,15 kVA 240 190 250 180 150   6 15.7 1
AUTW5 5 kVA 315 230 315 205 200   6 21.3 1
AUTW8 8 kVA 385 260 384 245 250   6 28 1
AUTW10 10 kVA 385 260 384 245 250   6 36 1
AUTW12.5 12,5 kVA 385 260 384 245 250   6 42 1
AUTW16 16 kVA 385 260 384 245 250   12 51 1
AUTW20 20 kVA 458 340 500 300 300   12 53 1
AUTW25 25 kVA 458 340 500 300 300   12 66 1
AUTW31.5 31,5 kVA 458 340 500 300 300   12 78 1
AUTW40 40 kVA 528 418 644 375 350   12 103 1
AUTW50 50 kVA 528 418 644 375 350   12 118 2
AUTW63 63 kVA 597 415 710 375 350   12 152 2
AUTW80 80 kVA 597 415 710 375 350   12 174 2
AUTW100 100 kVA 795 550 970 500 415   12 245 2
AUTW125 125 kVA 795 550 970 500 415   12 271 2
AUTW160 160 kVA 795 550 970 500 415   12 334 2
AUTW200 200 kVA 795 550 970 500 415   12 385 2
AUTW250 250 kVA 795 550 970 500 415   12 431 2
AUTW315 315 kVA 970 670 1250 582 470   18 514 2
AUTW400 400 kVA 970 670 1250 582 470   18 652 2
AUTW500 500 kVA 1200 760 1555 672 690   18 920 2
AUTW630 630 kVA 1200 760 1555 672 690   18 1011 2



Fichas técnicas Autotransformador trifásico AUTW


  Ficha técnica
  Ficha_tecnica_autotransformador_trifasico_AUTW1
  Ficha_tecnica_autotransformador_trifasico_AUTW2
  Ficha_tecnica_autotransformador_trifasico_AUTW3.15
  Ficha_tecnica_autotransformador_trifasico_AUTW5
  Ficha_tecnica_autotransformador_trifasico_AUTW8
  Ficha_tecnica_autotransformador_trifasico_AUTW10
  Ficha_tecnica_autotransformador_trifasico_AUTW12.5
  Ficha_tecnica_autotransformador_trifasico_AUTW16
  Ficha_tecnica_autotransformador_trifasico_AUTW20
  Ficha_tecnica_autotransformador_trifasico_AUTW25
  Ficha_tecnica_autotransformador_trifasico_AUTW31.5
  Ficha_tecnica_autotransformador_trifasico_AUTW40
  Ficha_tecnica_autotransformador_trifasico_AUTW50
  Ficha_tecnica_autotransformador_trifasico_AUTW63
  Ficha_tecnica_autotransformador_trifasico_AUTW80
  Ficha_tecnica_autotransformador_trifasico_AUTW100
  Ficha_tecnica_autotransformador_trifasico_AUTW125
  Ficha_tecnica_autotransformador_trifasico_AUTW160
  Ficha_tecnica_autotransformador_trifasico_AUTW200
  Ficha_tecnica_autotransformador_trifasico_AUTW250
  Ficha_tecnica_autotransformador_trifasico_AUTW315
  Ficha_tecnica_autotransformador_trifasico_AUTW400
  Ficha_tecnica_autotransformador_trifasico_AUTW500
  Ficha_tecnica_autotransformador_trifasico_AUTW630
