| Incremento temperatura | Clase H - 180ºC a partir de 40 kVA inclusive Clase F - 155ºC hasta 31,5 kVA |
| Aislantes | Clase H - 180ºC |
| Bobinado | Clase HC - 200ºC |
| Envolvente | Transformador trifásico en caja metálica pintada resina poliéster RAL 7035 (cat. C4 ISO 12994-2) |
| Frecuencias | 50-60 Hz |
| Grado de Proteccion | IP-23/IK-08 |
| Grupo de conexión | YNyn0 |
| Incluye | Pasacables |
| Normas | IEC/EN/UNE-EN 61558, CE hasta 31,5 kVA IEC/EN/UNE-EN 60076, CE a partir de 40 kVA |
| Refrigeración | ANAN |
| Temperatura ambiente | 45ºC |
| Tensión de Prueba | 3 kV (1 min, 50 Hz) entre bobinados y masa |
| Recomendación protección entrada | Guía de selección magnetotérmico curva D para transformador trifásico |
| |
Referencias transformador trifásico 400V+N/230V+N para inversor solar TTDNW

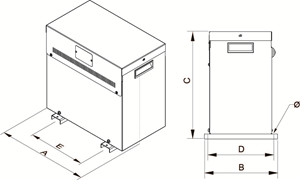

Medidas y pesos transformador trifásico 400V+N/230V+N para inversor solar TTDNW
| Ref. | Dimensiones mm | Peso kg | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | Ø | ||
| TTDNW1 | 240 | 190 | 250 | 180 | 150 | 6 | 12 |
| TTDNW2 | 320 | 230 | 315 | 205 | 200 | 6 | 26 |
| TTDNW2.5 | 390 | 260 | 385 | 245 | 250 | 6 | 29 |
| TTDNW3.15 | 390 | 260 | 385 | 245 | 250 | 6 | 33 |
| TTDNW4 | 390 | 260 | 385 | 245 | 250 | 6 | 43 |
| TTDNW5 | 390 | 260 | 385 | 245 | 250 | 6 | 47 |
| TTDNW6.3 | 465 | 340 | 505 | 300 | 300 | 12 | 56 |
| TTDNW8 | 465 | 340 | 505 | 300 | 300 | 12 | 67 |
| TTDNW10 | 549 | 424 | 644 | 375 | 345 | 12 | 95 |
| TTDNW12.5 | 549 | 424 | 644 | 375 | 345 | 12 | 111 |
| TTDNW16 | 630 | 430 | 710 | 375 | 350 | 12 | 126 |
| TTDNW20 | 630 | 430 | 710 | 375 | 350 | 12 | 147 |
| TTDNW25 | 630 | 430 | 710 | 375 | 350 | 12 | 165 |
| TTDNW31.5 | 630 | 430 | 710 | 375 | 350 | 12 | 187 |
| TTDNW40 | 825 | 570 | 975 | 500 | 415 | 13 | 263 |
| TTDNW50 | 825 | 570 | 975 | 500 | 415 | 13 | 300 |
| TTDNW63 | 825 | 570 | 975 | 500 | 415 | 13 | 342 |
| TTDNW80 | 825 | 570 | 975 | 500 | 415 | 13 | 364 |
| TTDNW100 | 825 | 570 | 975 | 500 | 415 | 13 | 407 |
| TTDNW125 | 1015 | 682 | 1250 | 582 | 470 | 18 | 502 |
| TTDNW160 | 1015 | 682 | 1250 | 582 | 470 | 18 | 579 |
| TTDNW200 | 1015 | 682 | 1250 | 582 | 470 | 18 | 708 |
| TTDNW250 | 1250 | 780 | 1560 | 672 | 690 | 18 | 901 |
| TTDNW315 | 1250 | 780 | 1560 | 672 | 690 | 18 | 1061 |
| TTDNW400 | 1250 | 780 | 1560 | 672 | 690 | 18 | 1306 |
| TTDNW500 | 1815 | 1010 | 1800 | 900 | 800 | 18 | 1903 |
| TTDNW630 | 1815 | 1010 | 1800 | 900 | 800 | 18 | 2367 |
| TTDNW800 | 1815 | 1010 | 1800 | 900 | 800 | 18 | 2839 |
