Filtro de salida trifásica Polylux FTOX

  Polylux Transformadores

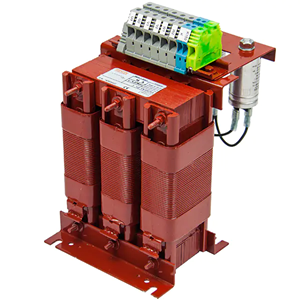

Filtros de salida trifásicas para salida de convertidor Polylux FTOX
Aislantes Clase F - 155ºC
Bobinado Clase HC - 200ºC
Clase térmica Clase F
Factor térmico de sobrecarga 5 %
Incremento de Temperatura < 90 ºC
Observaciones Tensión máxima de salida 2Un (800V)
Frecuencias 50-60 Hz
Grado de Proteccion IP-00
Incluye Protección térmica de sobretemperaturas
Normas IEC/EN/UNE-EN 60076-6 CE
Temperatura ambiente 40 ºC
Tensión de Prueba 3 kV (1 min, 50 Hz)


Referencias filtros de salida de convertidor FTOX

Ref. Descripción Intensidad L (mH) cdt   Precio
FTOX2.5 FTOX - filtro de salida de convertidor trifásica 2,5 A 8,821 3 % carrito   119,70 €
FTOX4 FTOX - filtro de salida de convertidor trifásica 4 A 5,513 3 % carrito   123,90 €
FTOX5 FTOX - filtro de salida de convertidor trifásica 5 A 4,411 3 % carrito   125,30 €
FTOX6.3 FTOX - filtro de salida de convertidor trifásica 6,3 A 3,501 3 % carrito   126,70 €
FTOX8 FTOX - filtro de salida de convertidor trifásica 8 A 2,757 3 % carrito   130,90 €
FTOX10 FTOX - filtro de salida de convertidor trifásica 10 A 2,205 3 % carrito   130,20 €
FTOX12.5 FTOX - filtro de salida de convertidor trifásica 12,5 A 1,764 3 % carrito   142,80 €
FTOX16 FTOX - filtro de salida de convertidor trifásica 16 A 1,378 3 % carrito   145,60 €
FTOX20 FTOX - filtro de salida de convertidor trifásica 20 A 1,103 3 % carrito   153,30 €
FTOX25 FTOX - filtro de salida de convertidor trifásica 25 A 0,882 3 % carrito   165,90 €
FTOX31.5 FTOX - filtro de salida de convertidor trifásica 31,5 A 0,700 3 % carrito   172,90 €
FTOX40 FTOX - filtro de salida de convertidor trifásica 40 A 0,551 3 % carrito   185,50 €
FTOX50 FTOX - filtro de salida de convertidor trifásica 50 A 0,441 3 % carrito   203,70 €
FTOX63 FTOX - filtro de salida de convertidor trifásica 63 A 0,350 3 % carrito   222,60 €
FTOX80 FTOX - filtro de salida de convertidor trifásica 80 A 0,276 3 % carrito   271,60 €
FTOX100 FTOX - filtro de salida de convertidor trifásica 100 A 0,221 3 % carrito   295,40 €
FTOX125 FTOX - filtro de salida de convertidor trifásica 125 A 0,176 3 % carrito   324,10 €
FTOX160 FTOX - filtro de salida de convertidor trifásica 160 A 0,138 3 % carrito   522,90 €
FTOX200 FTOX - filtro de salida de convertidor trifásica 200 A 0,110 3 % carrito   608,30 €
FTOX250 FTOX - filtro de salida de convertidor trifásica 250 A 0,088 3 % carrito   695,10 €
FTOX315 FTOX - filtro de salida de convertidor trifásica 315 A 0,070 3 % carrito   850,50 €
FTOX400 FTOX - filtro de salida de convertidor trifásica 400 A 0,055 3 % carrito   975,80 €
FTOX500 FTOX - filtro de salida de convertidor trifásica 500 A 0,044 3 % carrito 1413,30 €
FTOX630 FTOX - filtro de salida de convertidor trifásica 630 A 0,035 3 % carrito 1523,20 €

Medidas y pesos

Referencia In (A) Dimensiones mm Peso kg Fig
A B C D E   Ø
FTOX2.5 2,5 A 150 180 185 49 100   6 2.3
FTOX4 4 A 150 190 185 59 100   6 3.5
FTOX5 5 A 150 190 185 59 100   6 3.6
FTOX6.3 6,3 A 150 190 185 59 100   6 3.7
FTOX8 8 A 150 195 185 64 100   6 4.3
FTOX10 10 A 150 200 185 69 100   6 5
FTOX12.5 12,5 A 150 205 185 74 100   6 5.7
FTOX16 16 A 150 210 185 79 100   6 6.6
FTOX20 20 A 150 220 185 89 100   6 8.1
FTOX25 25 A 150 225 185 94 100   6 8.8
FTOX31.5 31,5 A 180 220 220 89 120   6 11.4
FTOX40 40 A 180 235 220 104 120   6 14.2
FTOX50 50 A 180 250 220 119 120   6 17
FTOX63 63 A 180 275 220 144 120   6 21.6
FTOX80 80 A 240 245 290 114 160   6 27.6
FTOX100 100 A 240 260 290 129 160   6 32.7
FTOX125 125 A 240 285 290 154 160   9 41
FTOX160 160 A 340 289 375 120 310   10 39
FTOX200 200 A 340 309 375 140 310   10 49.4
FTOX250 250 A 340 329 375 160 310   10 59
FTOX315 315 A 340 364 375 195 310   10 77
FTOX400 400 A 340 389 375 220 310   10 93
FTOX500 500 A 410 389 445 210 385   12 128
FTOX630 630 A 410 429 445 250 385   12 159
